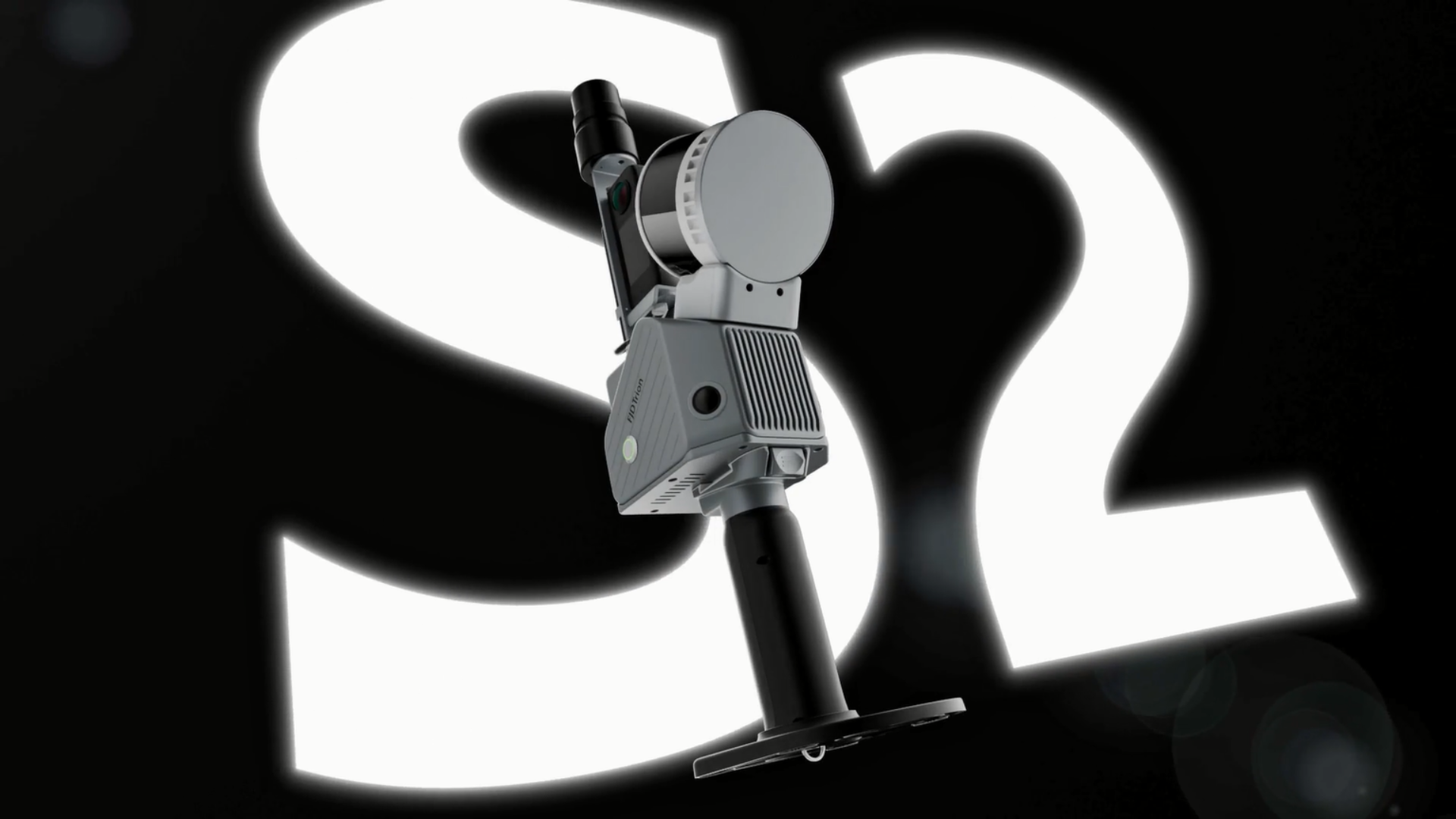

FJD Trion S2 LIDAR 스캐너는 고품질의 신뢰할 수 있는 포인트 클라우드를 생성하기 위한 고급 VIO 및 SLAM 알고리즘을 자랑합니다.
8000개 이상의 좌표계를 지원하는 S2는 시간이 많이 소요되는 수동 좌표계 변환의 필요성을 없애줍니다.
FJD Trion Scan 및 Model 소프트웨어와 통합하고 조끼, 드론 마운트, 자동차 마운트, 로봇 개 마운트와 같은 실용적인 액세서리를 활용함으로써
S2는 야외 측량 프로젝트에서 데이터 캡처 및 처리 효율성을 향상시킵니다.
LiDAR | |

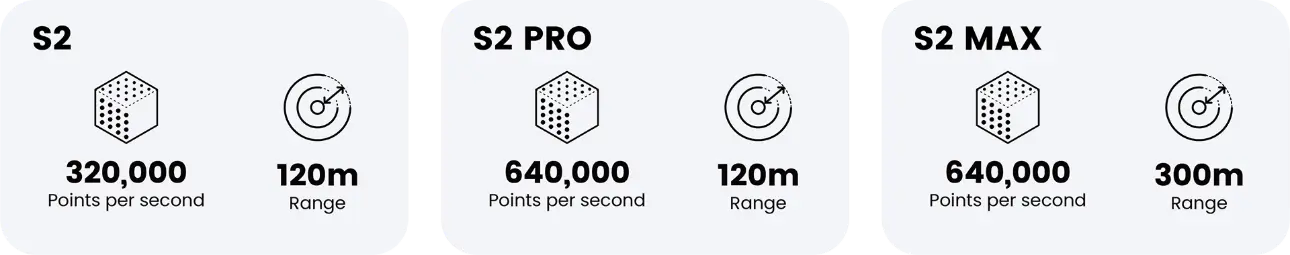

| 스캔범위 | Standard: 120 m @ 80% reflectivity 80 m @ 10% reflectivity PRO: 120 m @ 80% reflectivity 80 m @ 10% reflectivity MAX: 300 m @ 80% reflectivity 80 m @ 10% reflectivity |
| 채널 | Standard: 16 PRO: 32 MAX: 32 |
| 스캔속도 | Standard: 320,000 pts/s PRO: 640,000 pts/s MAX: 640,000 pts/s |
| 안전등급 | Class I (905nm) |
| 시야각 | 360° × 270° |
System Parameters | |
| 상대 정확도 | ≤1 cm |
| 절대 정확도 | 3 cm |
| 무게 | 1.8 kg (배터리 포함, 외장 카메라, GNSS모듈 포함) |
| 배터리 사용시간 | 3 h (2배터리 한 세트) |
| 저장공간 | 512 GB (1TB 연장 가능) |
| 사용온도 | -20℃ to 50℃ |
| 전력소비량 | 25 W |
| 사이즈 | 107 x 118 x 398 mm (배터리 포함) |
| 데이터 추출 | Wi-Fi, USB Type-C, USB Flash Disk |
| 포인트 클라우드 포멧 | .las / .ply / .pts / .e57 |
Camera | |
| 해상도 | 2 x 12 MP |
| 시야각 | 200° |
| 이미지 추출 포멧 | .jpg |
GNSS | |
| 위성 관측 | BDS: B1I / B2I / B3I / B1C / B2a / B2b GPS: L1 C/A / L1C / L2P (Y) / L2C / L5 GLONASS: G1 / G2 / G3 Galileo: E1 / E5a / E5b / E6 QZSS: L1C/A / L1C / L2C / L5 ( IRNSS and SBAS support by firmware upgrade ) |
| 정확도 | H: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS |

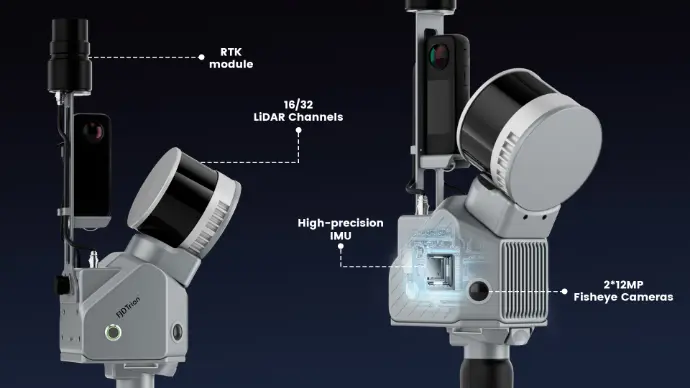

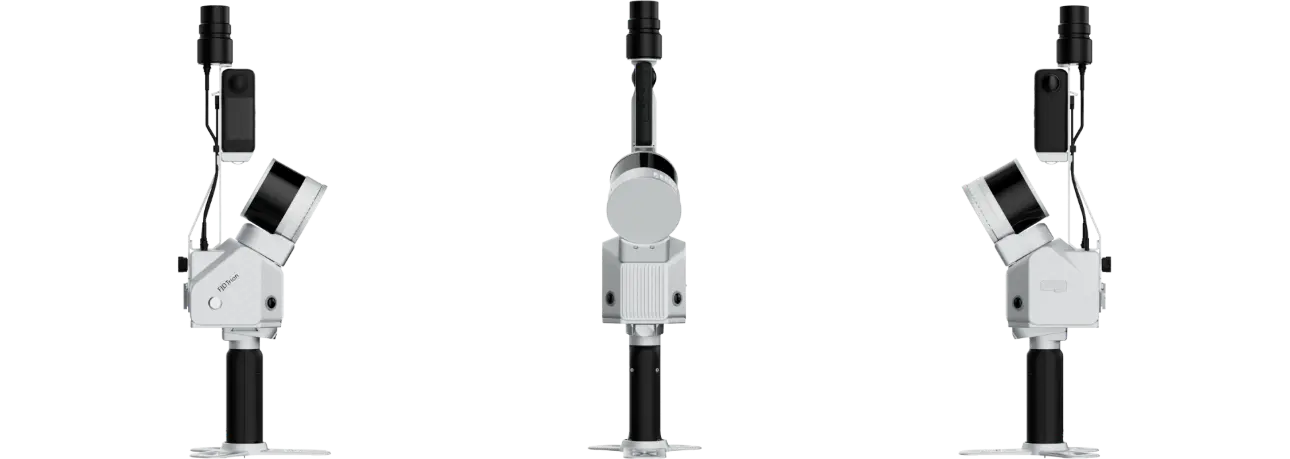

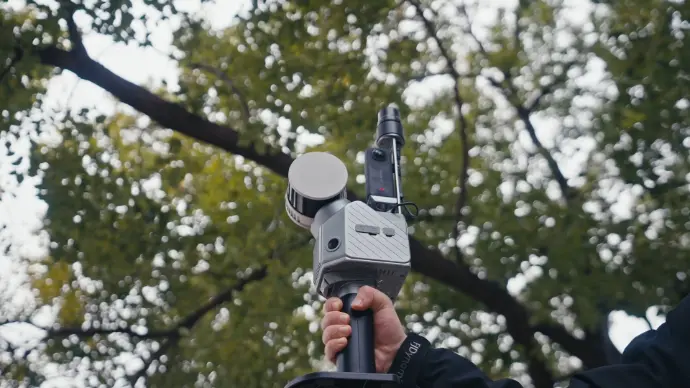

카메라, IMU, RTK 모듈을 2kg 무게의 컴팩트한 형태로 통합하여 다양한 측량 프로젝트에 휴대할 수 있습니다.

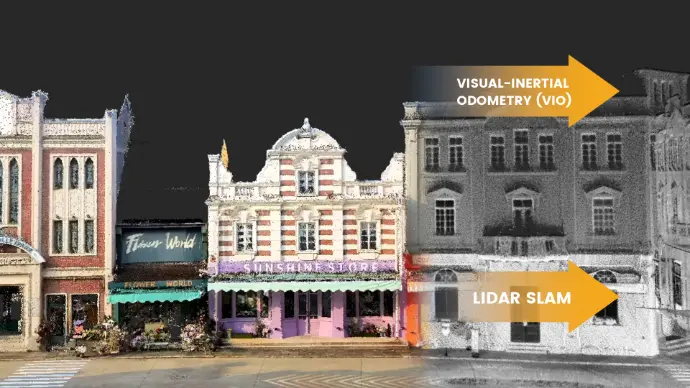

고급 시각-관성 오도메트리(VIO) 및 SLAM 알고리즘으로 고해상도 이미지를 생성하기 위해 두 대의 1,200만 화소 카메라를 내장하여 복잡한 환경에서도 정확한 결과를 제공합니다.
통합된 RTK 모듈을 사용하면 이동 중에도 지리 참조 포인트 클라우드를 직접 이용할 수 있습니다. RTK 및 PPK 지원은 밀집된 나무 캐노피 및 기타 신호에 민감한 영역에서 정확한 데이터 수집을 보장합니다. 또한 8000개 이상의 좌표계를 사용하면 더 이상 지루한 좌표 변환에 대한 걱정이 없습니다!
안정 조끼, 연장대, 드론, 로봇 개, 롤링 캐리어 등 실용적인 액세서리로 손이 닿기 어려운 지역에서도 포인트 클라우드를 사방으로 캡처하세요. 언제 어디서나 스캔할 수 있습니다.
안전이 최우선입니다. 로봇 반려견 통합은 건설 현장, 재난 지역, 지하 시설 등 어려운 지역에서 자동 내비게이션 및 점검을 강화하여 사람의 개입을 최소화함으로써 안전성과 효율성을 향상시킵니다.
로봇 개안전이 최우선입니다. 로봇 반려견 통합은 건설 현장, 재난 지역, 지하 시설 등 어려운 지역에서 자동 내비게이션 및 점검을 강화하여 사람의 개입을 최소화함으로써 안전성과 효율성을 향상시킵니다.
하늘에서 더 넓은 시야로 스캔하세요! 드론에 장착된 이 스캐닝 시스템은 지상 도구로는 도달할 수 없는 것을 극복합니다. 위에서 넓은 영역을 스캔하므로 건물 그룹, 대형 구조물 또는 지형 매핑과 같은 시나리오에 이상적입니다.
드론 마운팅하늘에서 더 넓은 시야로 스캔하세요! 드론에 장착된 이 스캐닝 시스템은 지상 도구로는 도달할 수 없는 것을 극복합니다. 위에서 넓은 영역을 스캔하므로 건물 그룹, 대형 구조물 또는 지형 매핑과 같은 시나리오에 이상적입니다.
끝까지 안정적입니다! 이 전문가용 안정화 조끼는 독특한 무게를 지탱하는 디자인과 인체공학적 구조로 더욱 편안하게 스캔할 수 있도록 도와줍니다. 따라서 가파른 산이나 험준한 표면과 같은 평평하지 않은 지형에서도 스캔 안정성을 유지할 수 있습니다.
안전 조끼끝까지 안정적입니다! 이 전문가용 안정화 조끼는 독특한 무게를 지탱하는 디자인과 인체공학적 구조로 더욱 편안하게 스캔할 수 있도록 도와줍니다. 따라서 가파른 산이나 험준한 표면과 같은 평평하지 않은 지형에서도 스캔 안정성을 유지할 수 있습니다.
공간적 제한이 없습니다. 연장 기둥은 건물 외관, 교량 하부, 밀집된 파이프라인 통로 및 기타 전통적으로 접근하기 어려운 영역을 쉽게 측정할 수 있도록 도와줍니다. 스캔 안정성을 위한 퀵 잠금 메커니즘을 통해 스캔 범위를 확장하여 더 넓은 데이터를 수집할 수 있습니다.
익스텐션 폴공간적 제한이 없습니다. 연장 기둥은 건물 외관, 교량 하부, 밀집된 파이프라인 통로 및 기타 전통적으로 접근하기 어려운 영역을 쉽게 측정할 수 있도록 도와줍니다. 스캔 안정성을 위한 퀵 잠금 메커니즘을 통해 스캔 범위를 확장하여 더 넓은 데이터를 수집할 수 있습니다.
휴대가 더 쉬워졌습니다. 롤링 캐리어는 항공사 체크인 표준을 준수합니다. 모듈식 수납 공간을 통해 S2 스캐너를 쉽게 보관하고 운반할 수 있습니다.
롤링 캐리어휴대가 더 쉬워졌습니다. 롤링 캐리어는 항공사 체크인 표준을 준수합니다. 모듈식 수납 공간을 통해 S2 스캐너를 쉽게 보관하고 운반할 수 있습니다.
핸즈프리 스캔으로 모든 지형을 쉽게 통과할 수 있습니다. 이 가볍고 인체공학적으로 설계된 백팩은 복잡하고 고르지 않은 지형에서도 쉽게 작동할 수 있어 작업자의 부담을 줄이고 더 긴 피로 없는 스캔 세션을 지원합니다.
백팩핸즈프리 스캔으로 모든 지형을 쉽게 통과할 수 있습니다. 이 가볍고 인체공학적으로 설계된 백팩은 복잡하고 고르지 않은 지형에서도 쉽게 작동할 수 있어 작업자의 부담을 줄이고 더 긴 피로 없는 스캔 세션을 지원합니다.

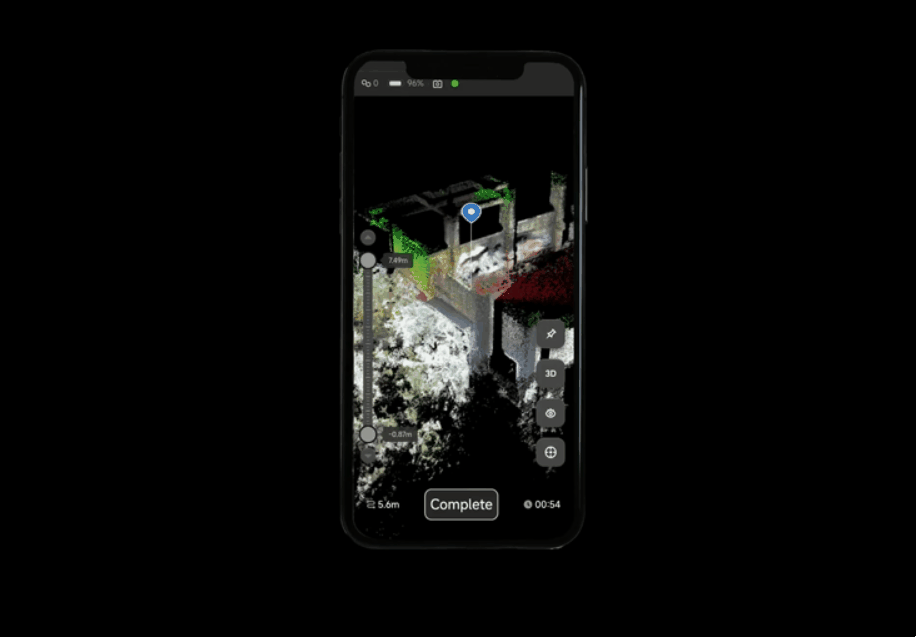

실시간으로 캡처, 미리 보기, 완벽하게 스캔할 수 있습니다. S2의 즉각적인 컬러화된 포인트 클라우드 시각화를 통해 현장에서 스캔 품질과 커버리지를 확인할 수 있어 누락된 부분을 제거하고 포장하기 전에 재작업할 수 있습니다.

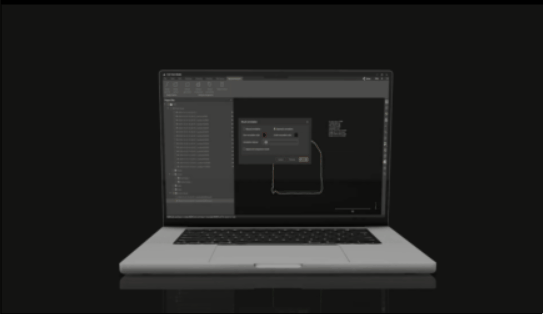

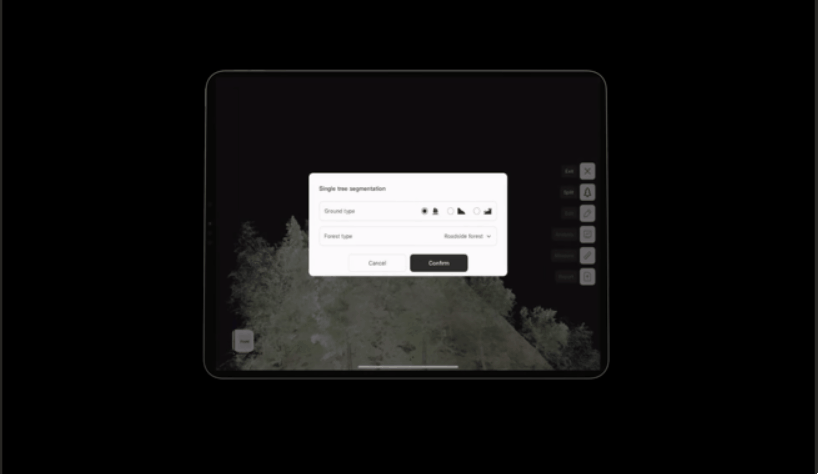

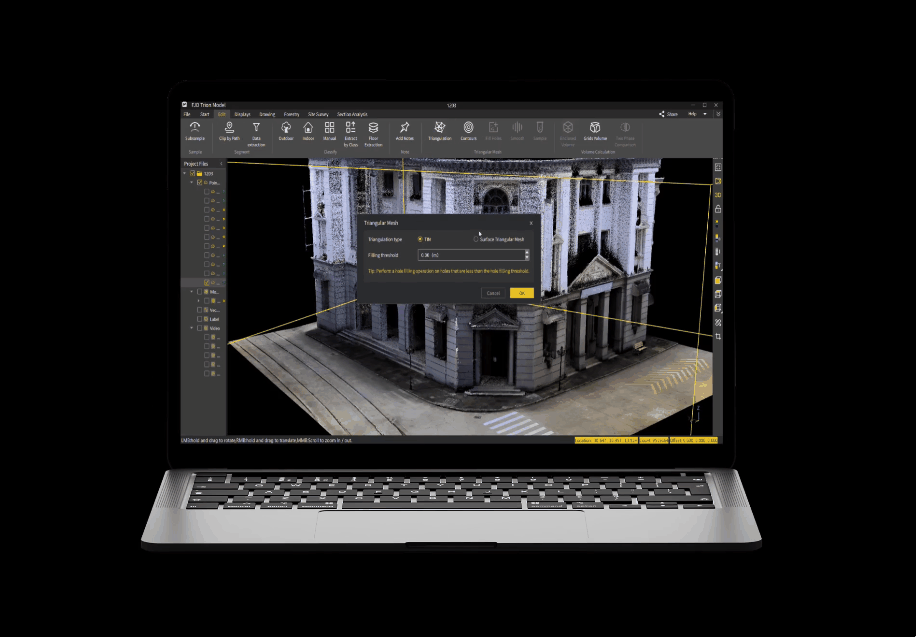

FJD 트리온 모델은 포괄적인 데이터 처리 기능을 제공합니다. 포인트 클라우드 등록부터 모델링 분석까지 2D 매핑, 3D 메시 모델링, 가우시안 분할, 단면 분석, 보고서 생성 등 다양한 기능으로 워크플로우를 자동화합니다. PC와 iPadOS 플랫폼 모두에서 사용할 수 있습니다.

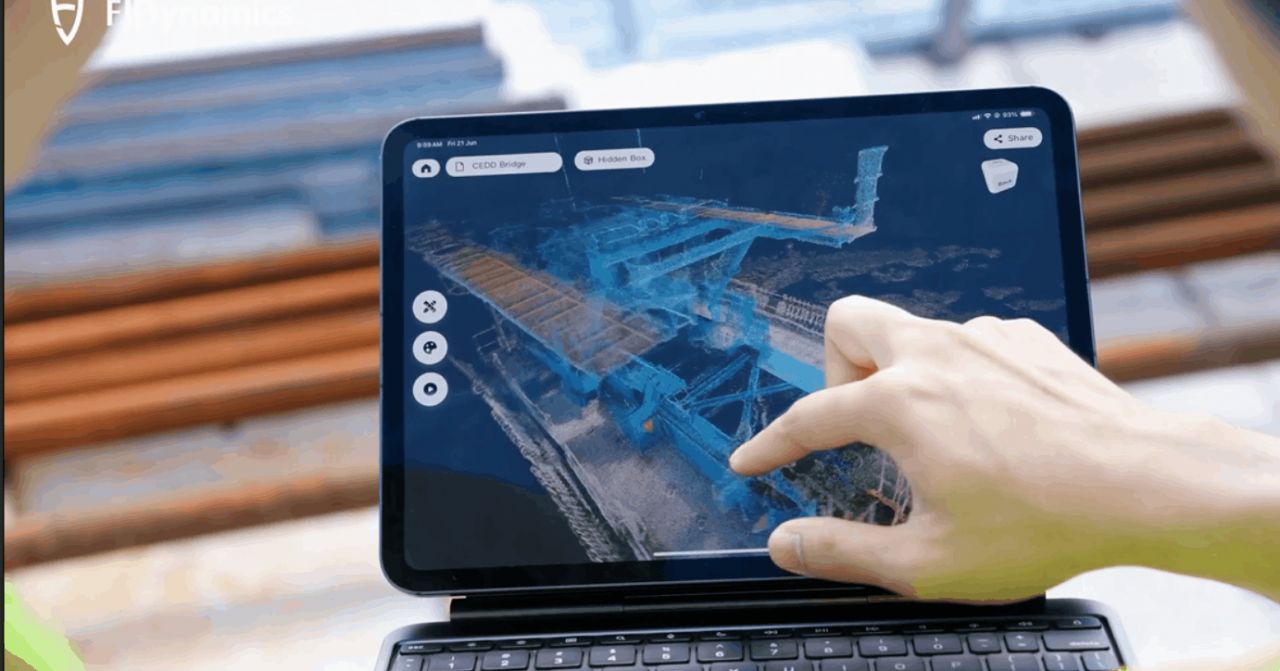

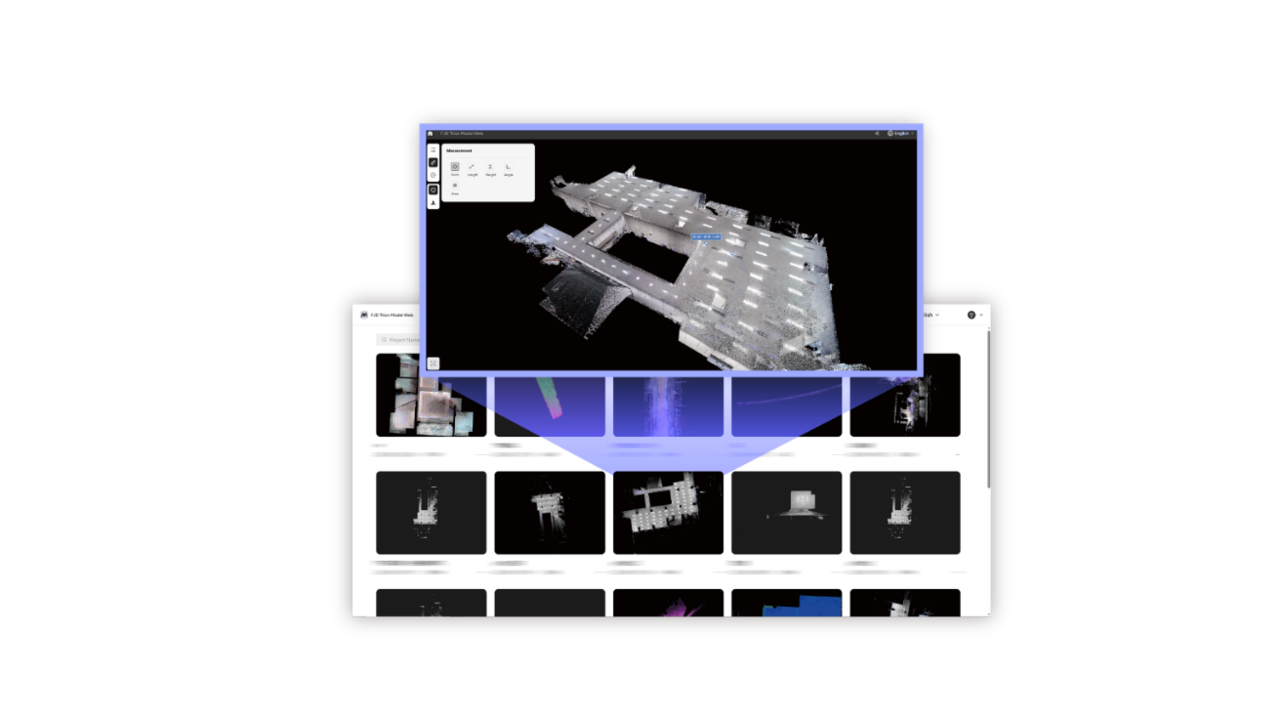

클라우드 플랫폼은 팀 협업을 더욱 편리하고 효율적으로 만듭니다. 이 플랫폼은 온라인 동시 검토를 지원하여 진행 상황 투명성을 위해 데이터 변경 사항을 실시간으로 동기화합니다.
하나의 연결된 FJD 트리온 워크플로우 내에서 3D 데이터를 캡처, 처리 및 전달하세요
앱 기반 실시간 제어 및 스캔 파일 관리
건설, 임업, 광업 등에 대한 보고서 생성
iPad 및 Android 지원을 통한 현장 사후 처리 및 미리보기
온라인에서 데이터를 공유하고 팀과 원활하게 협업하세요
구조적 무결성을 평가하고 공간을 계획하며 수리 또는 개조가 필요한 지역을 식별합니다. 풍부한 공간 데이터셋의 인사이트를 통해 투자 결정의 불확실성을 줄입니다.
자산 관리 및 평가구조적 무결성을 평가하고 공간을 계획하며 수리 또는 개조가 필요한 지역을 식별합니다. 풍부한 공간 데이터셋의 인사이트를 통해 투자 결정의 불확실성을 줄입니다.
포인트 클라우드 데이터를 활용하여 재난 대비 및 복구 계획을 강화합니다. 증거와 범죄 또는 사고 현장을 신속하게 기록하여 즉각적이고 정확한 포렌식 문서화를 제공합니다.
공공 안전포인트 클라우드 데이터를 활용하여 재난 대비 및 복구 계획을 강화합니다. 증거와 범죄 또는 사고 현장을 신속하게 기록하여 즉각적이고 정확한 포렌식 문서화를 제공합니다.
청사진부터 QA/QC까지, 건물 설문조사, 스캔, CAD 및 BIM, 기존 문서, 평면도, 비축량 등을 통해 프로젝트에 대한 더 많은 정보를 바탕으로 결정을 내리세요.
건축, 공학 및 건설청사진부터 QA/QC까지, 건물 설문조사, 스캔, CAD 및 BIM, 기존 문서, 평면도, 비축량 등을 통해 프로젝트에 대한 더 많은 정보를 바탕으로 결정을 내리세요.
고해상도 포인트 클라우드 데이터로 지형 특징을 정확하게 매핑하고 분석합니다. 상세한 고도 모델과 지표면 특성을 포착하여 토지 개발 프로젝트, 환경 연구 및 인프라 계획을 간소화합니다.
지형 조사고해상도 포인트 클라우드 데이터로 지형 특징을 정확하게 매핑하고 분석합니다. 상세한 고도 모델과 지표면 특성을 포착하여 토지 개발 프로젝트, 환경 연구 및 인프라 계획을 간소화합니다.

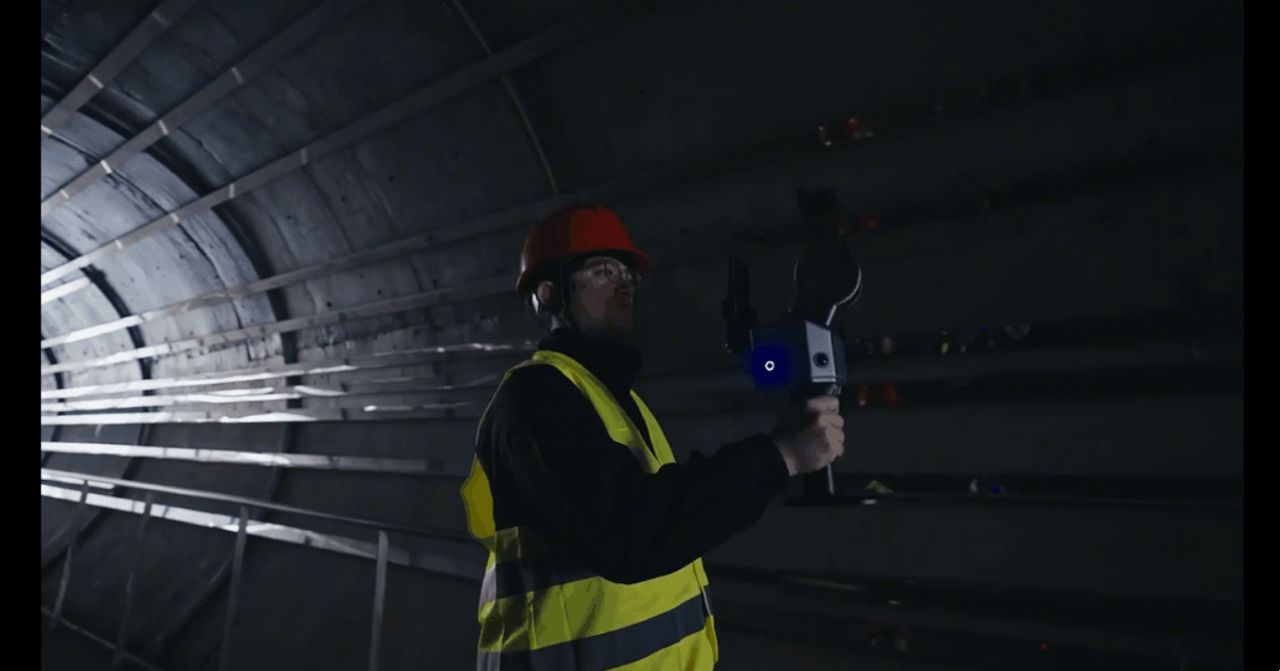

채굴 작업의 안전성과 효율성을 향상시킵니다. 포인트 클라우드 데이터를 사용하여 채굴 환경을 평가하고 지하 매핑 정확도를 향상시킵니다. 터널 상태, 광물 매장량 및 구조적 무결성에 대한 실시간 인사이트를 제공하여 운영 효율성을 향상시킵니다.
채굴 채굴 작업의 안전성과 효율성을 향상시킵니다. 포인트 클라우드 데이터를 사용하여 채굴 환경을 평가하고 지하 매핑 정확도를 향상시킵니다. 터널 상태, 광물 매장량 및 구조적 무결성에 대한 실시간 인사이트를 제공하여 운영 효율성을 향상시킵니다.
숲 속을 빠르게 걸으며 나무 재고를 관리하고 모니터링하세요. 정확한 포인트 클라우드 데이터를 사용하여 크라운을 측정하고 유방 직경과 나무 높이를 분석합니다.
산림 및 식생 분석 숲 속을 빠르게 걸으며 나무 재고를 관리하고 모니터링하세요. 정확한 포인트 클라우드 데이터를 사용하여 크라운을 측정하고 유방 직경과 나무 높이를 분석합니다.
